Giải Mã Các Ký Hiệu Và Tín Hiệu Đèn Trên Bộ Sạc Di Động BYD

Khi sử dụng bộ sạc cầm tay 2.2kW để sạc xe điện BYD tại nhà, bảng điều khiển trung tâm với các ký hiệu và đèn LED là kênh giao tiếp duy nhất giữa thiết bị và người dùng. Việc hiểu rõ “ngôn ngữ” của các biểu tượng này không chỉ giúp bạn theo dõi tiến trình sạc mà còn nhận diện nhanh các sự cố về điện.

Hạng mục	Thông số
Tiêu chuẩn	IEC 61851/ IEC 62752/EN 62752/ IEC 62196
Loại phích cắm điện	Chuẩn loại E hoặc F (đủ 3 dây L, N và PE)
Đầu sạc	Type 2
Dải điện áp hoạt động	100 – 250V AC
Dòng điện định mức	10A
Tần số hoạt động	50/60 Hz
Nhiệt độ hoạt động	-30 đến 55 ^oC
Nhiệt độ lưu kho	-40 đến 85 ^oC
Dòng rò định mức	30 mA, DC 6mA
Độ ẩm cho phép	5% đến 95% (không đọng nước)
Tiêu chuẩn IP	IP67
Khối lượng	2.2 Kg

Hình ảnh ổ cắm điện loại F

Hình ảnh ổ cắm điện loại E

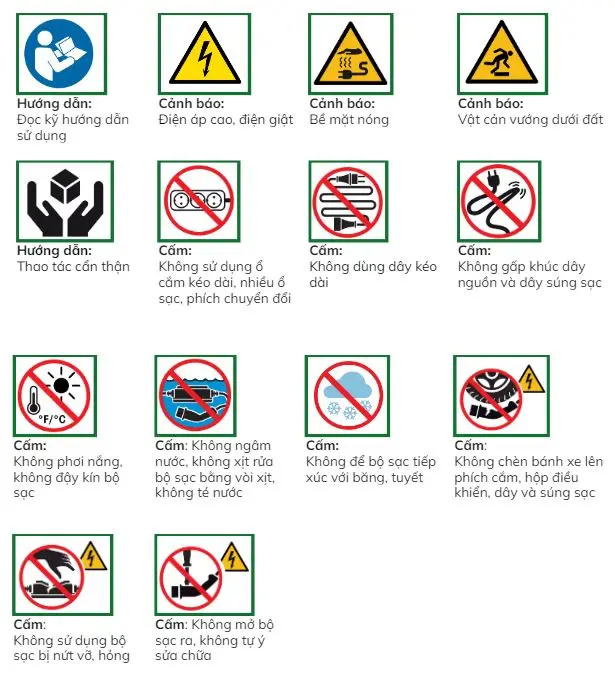

1. Ý nghĩa các biểu tượng kỹ thuật trên thân bộ sạc

Trên mặt lưng hoặc vỏ hộp điều khiển thường in các biểu tượng tiêu chuẩn quốc tế. Bạn cần lưu ý:

Biểu tượng IP67: Xác nhận khả năng kháng bụi và nước. Dù vậy, chuyên gia khuyến cáo không nên để bộ sạc ngâm trong vũng nước quá lâu khi đang có dòng điện.
Biểu tượng hình ngôi nhà (Indoor Use): Khuyến khích sử dụng ở nơi có mái che để đảm bảo nhiệt độ vận hành lý tưởng.
Biểu tượng Grounding (Tiếp địa): Hình tròn có các vạch ngang bên dưới, khẳng định thiết bị yêu cầu hệ thống điện phải có dây tiếp đất để hoạt động an toàn.

2. Hệ thống đèn LED trạng thái (Color Coding)

Bộ sạc BYD thường sử dụng 3 trạng thái đèn cơ bản để thông báo tình hình sức khỏe của quy trình sạc:

Đèn Nguồn (Power – Thường màu xanh lá)

Sáng đứng: Bộ sạc đã được kết nối với nguồn điện nhà và sẵn sàng hoạt động.
Tắt: Kiểm tra lại ổ cắm hoặc Aptomat (CB) cấp điện.

Đèn Sạc (Charging – Thường màu xanh dương hoặc xanh lá nhấp nháy)

Nhấp nháy chậm: Xe đang nhận năng lượng bình thường.
Sáng đứng: Quá trình sạc đã hoàn tất hoặc pin đã đầy (BMS ngắt dòng).

Đèn Cảnh Báo (Fault/Warning – Màu vàng hoặc đỏ)

Đây là phần quan trọng nhất chủ xe cần lưu ý:

Đèn vàng nháy liên tục: Thường là lỗi thiếu tiếp địa. Bộ sạc phát hiện điện trở đất không đạt chuẩn hoặc ổ cắm nhà bạn chỉ có 2 dây (thiếu dây mát trung tính nối đất).
Đèn đỏ sáng đứng: Lỗi nghiêm trọng như quá nhiệt, quá dòng hoặc rò rỉ điện. Hệ thống sẽ tự động ngắt điện để bảo vệ pin Blade.

Trạng thái làm việc/ lỗi	Đèn nguồn (Đỏ)	Đèn sạc (Xanh)	Đèn lỗi (Vàng)
Có nguồn điện	Sáng	Nháy	Nháy
Sẵn sàng sạc	Sáng	Tắt	Tắt
Đang sạc	Sáng	Nháy	Tắt
Pin sạc đã đầy	Sáng	Sáng	Tắt
Lỗi kết nối tiếp địa	Nháy	Tắt	Nháy
Lỗi dính rơ le	Nháy	Tắt	Sáng
Lỗi đi ốt trên xe	Sáng	Tắt	Sáng
Bảo vệ quá nhiệt	Sáng	Tắt	Nháy
Bảo vệ rò điện	Sáng	Sáng	Nháy
Bảo vệ quá dòng	Sáng	Sáng	Sáng

3. Cách xử lý các tình huống thường gặp khi sạc tại nhà

Nếu bạn gặp trường hợp bộ sạc báo đèn lỗi, hãy thử các bước sau:

Lỗi tiếp địa (Đèn vàng): Kiểm tra xem phích cắm đã được cắm lút vào ổ điện chưa. Nếu vẫn báo lỗi, hệ thống điện nhà cần được lắp thêm cọc tiếp địa riêng cho ổ cắm xe điện.
Lỗi quá nhiệt: Nếu bộ điều khiển quá nóng do để ngoài nắng, hãy rút sạc, đưa vào bóng râm và chờ khoảng 10-15 phút trước khi cắm lại.
Lỗi kết nối (Đèn không chuyển sang trạng thái sạc): Rút đầu sạc Type 2 ra khỏi xe, kiểm tra xem có vật lạ trong khe cắm không và cắm lại với lực dứt khoát để kích hoạt chân tín hiệu PP.

Kết luận

Các ký hiệu và đèn báo trên bộ sạc di động BYD là “hàng rào an toàn” bảo vệ cả người và xe. Hãy dành vài giây để kiểm tra màu đèn mỗi khi cắm sạc để đảm bảo hành trình tiếp theo của bạn luôn đầy ắp năng lượng.
