Hướng dẫn lắp đặt bộ sạc treo tường 7 kWh an toàn

Hướng dẫn an toàn khi lắp đặt

• Phần này sẽ cung cấp các thông tin phải được tuân thủ trong quá trình lắp đặt;
• Phần này dành cho nhân viên lắp đặt, bao gồm quy trình lắp đặt và các khuyến cáo;
• Việc lắp đặt bộ sạc phải được thực hiện bởi các kỹ thuật viên có chuyên môn do các đơn vị hậu mãi hoặc đơn vị ủy quyền của BYD chỉ định;
• Vui lòng đọc kỹ hướng dẫn lắp đặt và tuân thủ các khuyến cáo trong quá trình lắp đặt. Công ty không chịu trách nhiệm về những tổn thất do thao tác không đúng cách hoặc lắp đặt không đúng theo yêu cầu;

Yêu cầu về môi trường lắp đặt

Để bộ sạc hoạt động an toàn, nơi lắp đặt phải đáp ứng các điều kiện sau:

• Vị trí lắp đặt phải thuận tiện cho người sử dụng /nhân viên kỹ thuật dễ dàng tiếp cận và thực hiện lắp đặt, sạc, bảo trì và các thao tác khác;
• Không được lắp đặt bộ sạc ở nơi rung lắc mạnh hoặc có chất dễ cháy, nổ như khí ga, hơi hoặc bụi;
• Không được lắp đặt bộ sạc ở nơi trũng thấp dễ đọng nước;
• Môi trường lắp đặt bộ sạc phải thông thoáng;
• Vị trí lắp đặt phải đảm bảo người sử dụng có thể nhìn thấy đèn báo và dễ dàng tiếp cận bộ sạc;
• Môi trường lắp đặt phải sạch sẽ và gọn gàng.

Các thiết bị, vật tư được đóng gói trong hộp sạc

• Trước khi mở hộp, hãy đảm bảo rằng bộ sạc được đặt theo hướng đánh dấu trên hộp;
• Khi mở hộp, hãy theo tác nhẹ nhàng;
• Vui lòng xác nhận số lượng thiết bị, vật tư được đóng gói trong hộp;

STT	Thiết bị /vật tư	Số lượng	Hình ảnh
1	Bộ sạc	1
2	Giá đỡ đầu sạc	1
3	Khung cố định bộ sạc	1
4	Khung cố định giá đỡ đầu sạc	1
5	Thẻ sạc	2	/
6	Chứng nhận hợp quy	1	/
7	Sách hướng dẫn sử dụng	1	/
8	Tắc kê nở _Φ6	5
9	Vít đầu chìm_ st4.2×25	6
10	Bu lông M4 x10	3
11	Túi tự dán_ 180 x260 x0.05mm _Có nắp gập	1	/
12	Đầu cos (EVA011KI /XST0:5)	3

Phương pháp lắp đặt

Vui lòng chuẩn bị các dụng cụ sau trước khi lắp đặt:

Các bước lắp đặt

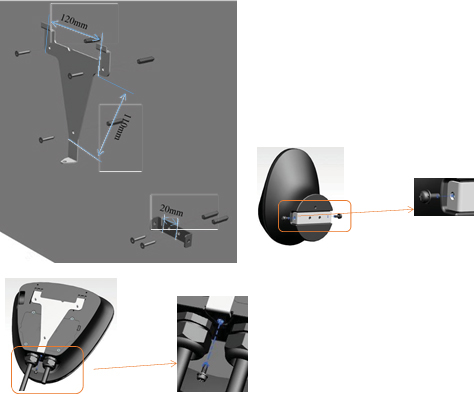

Bước 1: Đánh dấu lên tường các lỗ vít của khung cố định bộ sạc và cố định giá đỡ đầu sạc như hình. Khoan năm lỗ (Φ6) tại vị trí đánh dấu trên tường bằng máy khoan tường;

Bước 2: Cắm vít nở nhựa vào từng lỗ khoan và dùng vít đầu chìm_ ST4.2 x25 để bắt khung cố định giá đỡ đầu bộ sạc trên tường;

Bước 3: Khi lắp bộ sạc hãy điều chỉnh bộ sạc sao cho hai lỗ ở mặt sau của bộ sạc phía trên hai ngàm của khung cố định bộ sạc, sau đó ấn bộ sạc, căn chĩnh lỗ vít bên dưới khung cố định bộ sạc và dùng vít M4x10 để kết nối bộ sạc và khung cố định với nhau;

Bước 4: Khi lắp đặt giá đỡ đầu sạc, căn chỉnh các lỗ lắp ở bên trái và phải của giá đỡ đầu sạc khớp với các lỗ lắp trên khung cố định giá đỡ đầu sạc và dùng vít M4x10 để nối khung cố định và giá đỡ đầu sạc với nhau.

Các bước đấu dây

Yêu cầu lắp đặt

1. Cáp kết nối nguồn đầu vào L, N và PE (Ba pha là L1, L2, L3, N và PE) phải có màu sắc theo quy định;

2. Cần cung cấp một mạch phân phối điện riêng cho bộ sạc, không dùng chung với các thiết bị điện khác. Nguồn điện trước khi vào bộ sạc phải được trang bị CB /Aptomat chống rò điện và nên tham khảo các thông tin sau khi lựa chọn:

3. Cấu trúc của dây cáp đầu vào bộ sạc phải là dây đồng bện các đầu nối phải được bấm cos và phải đáp ứng các yêu cầu sau:

• Yêu cầu tiết diện dây dẫn của cáp phía trước CB /Aptomat bộ sạc 3.5 kW ≥2.5 mm²
• Yêu cầu tiết diện dây dẫn của cáp phía trước CB /Aptomat bộ sạc 7 kW ≥6 mm²
• Yêu cầu tiết diện dây dẫn của cáp phía trước CB /Aptomat bộ sạc 11 kW ≥2.5 mm²

Phương pháp đấu dây

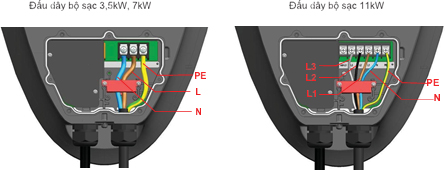

Kết nối dây cáp từ lưới điện vào các đầu nối dây L, N và PE bên trong bộ sạc, như minh họa trong hình sau: Dây L và N phải đi qua máy biến áp và dây PE không được đi qua máy biến áp.

Thứ tự đấu dây (từ trái sang phải);

Thứ tự đấu dây bộ sạc 3,5kW, 7kW, từ trái sang phải: N, L, PE;

Thứ tự đấu dây bộ sạc 11kW, từ trái sang phải L3, L2, L1, N, PE;

Lưu ý 1: Đối với 3 pha, các pha được đề cập là L1, L2, L3;

Lưu ý 2: EVA03K5 /XST0, EVA007KI /XST0 tương thích với L + N + PE, kết nối lưới điện một pha.

Kiểm tra khi lắp đặt

Tất cả các kết nối điện phải được kiểm tra đảm bảo chính xác và chắc chắn.

1. Kích thước cáp đáp ứng yêu cầu;
2. Đảm bảo rằng đầu cos được bấm chặc và chắc chắn;
3. Đảm bảo lực siết tại điểm kết nối đáp ứng các yêu cầu (lực siết đầu vào và đầu ra cảu CB /Aptomat là 3N±0.3N);
4. Nếu đầu trước là RCBO (CB /Aptomat chống rò), bạn cần kiểm tra xem hướng đi của cáp có đúng không;
5. Ốc cố định cáp đầu vào và đầu ra của bộ sạc phải được siết chặt và kín nước;
6. Điện trở cách điện của cáp đầu vào (L1 đến PE, L2 đến PE, N đến PE) phải ≥30 MΩ (DC500V, thời gian kiểm tra 1 phút);
7. Thứ tự pha được kết nối chính xác.
