Giới thiệu chung bộ sạc 7 kwh lắp treo tường của BYD

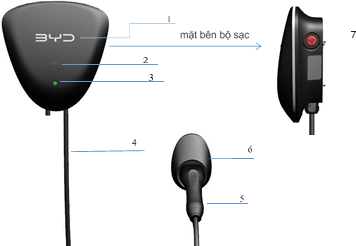

Ngoại quan bộ sạc treo tường 7 kWh

  1. Logo.
  2. Khu vực quẹt thẻ: Vị trí quẹt thẻ của bộ sạc.
  3. Đèn LED: Cho biết trạng thái sạc và trạng thái lỗi của bộ sạc.
  4. Cáp sạc: Kết nối đầu sạc với bộ sạc.
  5. Đầu sạc: Cắm vào ổ cắm xe điện cần sạc để kết nối sạc.
  6. Giá đỡ đầu sạc: Để giữ đầu sạc và cáp sạc.
  7. Nút dừng khẩn cấp: Trong trường hợp khẩn cấp, nhấn nút dừng khẩn cấp để ngắt nguồn điện đầu ra của bộ sạc và làm bộ sạc ngừng  hoạt động. Để tiếp tục, hãy xoay công tắc theo chiều kim đồng hồ cho đến khi công tắc bật lên.

Các thông số chính

Thông số /Mã sản phẩm EVA03K5I /XST0 EVA007KI /XST0 EVA011KI /XST0
Thông số điện Điện áp định mức (AC: V) 230 ±20% 230 ±20% 400 ±20%
Dòng điện định mức (A) 16 32 16
Tần số (Hz) 45~65
Chuẩn đầu sạc IEC 62196-2 (Đầu sạc tiêu chuẩn Châu Âu)
Chế độ sạc Sạc điện AC
Thông số vật lý Kích thước (mm) 301 x 290 x 117 (dài x rộng x cao)
Trọng lượng (Kg) 4.0 4.5 4.5
Chiều dài cáp sạc (m) 7.5
Thông số bảo vệ Chức năng bảo vệ Bảo vệ quá dòng /bảo vệ xung điện áp cao /bảo vệ ngắn mạch /bảo vệ quá nhiệt /bảo vệ rò điện
Cách bảo vệ (IP) IP54
Thông số khác Cách làm mát Làm mát tự nhiên
Nhiệt độ hoạt động (ºC) -25~ +50
Nhiệt độ bảo quản /vận chuyển (ºC) -40 ~ +85
Độ ẩm môi trường 5~ 95%, không ngưng tụ
Đèn LED Báo trạng thái nguồn /kết nối /sạc /lỗi
Chế độ xác thực Sạc xác thực bằng thẻ /cắm và sạc

Lưu ý: Nguồn sạc khả dụng tùy thuộc vào phương tiện /cơ sở hạ tầng.

Giải thích biểu tượng cảnh báo

Nguy hiểm!

  • Biểu tượng này biểu thị các khuyến cáo hoặc hướng dẫn mà nếu không tuân thủ có thể gây nguy hiểm cho người dùng hoặc gây hư hỏng phần cứng rất nghiêm trọng.

Cảnh báo!

  • Biểu tượng này biểu thị các khuyến cáo hoặc hướng dẫn mà nếu không tuân thủ có thể gây nguy hiểm cho người dùng hoặc gây hư hỏng phần cứng nghiêm trọng.

Cẩn thận!

  • Biểu tượng này biểu thị các khuyến cáo hoặc hướng dẫn mà nếu không tuân thủ có thể gây nguy hiểm cho người dùng hoặc gây hư hỏng phần cứng nghiêm trọng.

Chú ý!

  • Biểu tượng này biểu thị các khuyến cáo hoặc hướng dẫn mà nếu không tuân thủ có thể gây nguy hiểm cho người dùng hoặc gây hư hỏng phần cứng nghiêm trọng.

Khuyến cáo khi sử dụng

  1. Trước khi lắp đặt, sử dụng, hoặc bảo trì thiết bị, vui lòng đọc kỹ hướng dẫn này và tuân thủ quy trình vận hành.
  2. Thiết bị có kết nối với cáp điện cao áp, do đó việc lắp đặt và bảo trì thiết bị liên quan đến bộ sạc phải được thực hiện bởi kỹ thuật viên có chuyên môn do các đơn vị hậu mãi hoặc đơn vị ủy quyền của BYD chỉ định, các đơn vị này hoàn toàn chịu trách nhiệm tuân thủ các tiêu chuẩn và quy định lắp đặt liên quan.
  3. Vui lòng lắp thêm thiết bị bảo vệ quá áp theo quy định của quốc gia bạn.
  4. Trước khi sử dụng thiết bị, vui lòng kiểm tra các kết nối cố định của bộ sạc có chắc chắn không. Sau khi thiết bị được đưa vào hoạt động. Vui lòng không để các cổng kết nối của thiết bị bị hở.
  5. Vui lòng không tự ý thay đổi vị trí chức năng của bộ sạc khi chưa được phép.
  6. Vui lòng không gỡ nhãn an toàn, nhãn cảnh báo, bảng thông tin và nhãn cảnh báo nguy hiểm điện áp cao trên bộ sạc.
  7. Bộ sạc phải được trang bị công tắc và CB/ Aptomat riêng dùng làm thiết bị ngắt điện.

An toàn khi vận chuyển

Thiết bị vận chuyển được sử dụng phải chịu được trọng lượng của bộ sạc; Trong quá trình vận chuyển, đảm bảo rằng hộp số sạc được đặt đúng hướng được ký hiệu trên hộp và đảm bảo hộp sạc không bị nghiêng hoặc đảo ngược.
